Подготовка к монтажу
При монтаже на грунт на предварительном этапе заливают черновую стяжку. Насыпают песчано-гравийную подушку, кладут на нее гидроизоляцию (полиэтилен или рубероид), заливают раствор, выравнивают и дожидаются схватывания бетона.
При монтаже без стяжки снимают напольное покрытие. Если пол в порядке и под ним есть слой утеплителя, с которым тоже все в порядке, можно начинать монтаж.
- Кладут гидроизолирующую пленку.
- Плиты утеплителя устанавливают между лагами плотно враспор.
- Сверху – пароизолирующая пленка с низкой паропроницаемостью или полиэтилен, кашированный фольгой. Фольгированную пленку кладут наверх отражающей поверхностью, пароизоляционную – шершавой стороной (отводящей).
- Сверху устанавливают либо листы ДСП с уже готовыми пазами для труб, либо кладут влагостойкую фанеру, которая будет основанием для монтажа пенополистирольных матов.
Читайте, что такое опорно — столбчатый фундамент.
Не знаете как сделать фундамент из пластиковых труб своими руками?
Полы с сухой стяжкой
Эта технология хороша для устройства пола своими руками в любой части дома (и кухни в том числе). В основе сухой стяжки лежат такие материалы:
Такие сыпучие отлично распределяются по полу после выравнивания и практически не дают усадку. Служит пол долгие годы и отлично сохраняет тепло в доме (в кухне и жилых комнатах).
Делают сухую стяжку так:
Перед укладкой каждого нового листа покрытия сухую стяжку нужно трамбовать. А сами панели фанеры в коттедже кладут по типу кирпичной кладки со смещением последующих планок.Для большей прочности пола рекомендуют делать еще один слой фанеры. Только теперь панели нужно монтировать перпендикулярно уже уложенным.
Верхний слой сажают на клей. Также оба слоя фанеры нужно стянуть саморезами к нижнему.Стыки фанеры со стеной закрывают герметиком. Такой пол готов к укладке любого напольного покрытия и даже керамогранита в кухне.
Ровный и надёжный пол в частном доме или коттедже — залог тепла и комфорта в здании круглый год. Такой пол в частном доме или коттедже устраивают своими руками в том случае, если отдают предпочтение древесине
Своими руками на даче или в частном коттедже можно также сделать деревянный пол на лагах, которые будут упираться в опорные тумбы.Пол размечаем полосами под укладку лаг на расстояние не менее 60 см. Устройство такого пола актуально там, где стены дома выгнаны из кирпича или шлакоблока. Эта технология хороша для устройства пола своими руками в любой части дома.Полы в деревянном доме
Почему сегодня многие затрудняются с выбором пола для деревянного дома?
Ведь такой дом – это, прежде всего, выбор в пользу экологичного строительного материала.
Он подарит не только тепло и уют жильцам, но и будет способствовать созданию естественного воздухообмена и просто отличного микроклимата в помещениях. Но тут и начинаются сомнения: а как обустроить свои полы, чтобы они были и теплыми, и ровными, и долговечными – а еще имели привлекательный внешний вид?
Для этого придется сначала разобраться в том, что же представляют собой полы, затем рассмотреть варианты и технологию их монтажа.
Способы укладки водяного пола в деревянном доме
Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.
*Поэтому! Пол в частном доме обычно делается наборным, по настильной схеме. Для одноэтажных зданий в качестве основания пола выступают лаги, прочные и массивные деревянные элементы конструкции. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, весьма успешным и эффективным методикам. На сегодняшний день существует большой практический опыт укладки водяных полов на деревянное основание. Способы укладки греющих полов на деревянное основание бывают двух видов:
- по модульной схеме;
- на реечной основе.
Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.
В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.
Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания
Такая предосторожность связана с технологическими особенностями деревянных строений. К примеру:
- деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
- древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.
Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.
К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.
При обследовании основания обратите внимание на следующие факторы:
- не «гуляет» ли под полом ветер;
- лежат ли лаги равномерно или на большом расстоянии друг от друга;
- старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
- вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.
Водяной теплый пол, как способ утепления деревянного дома
В зимний период года в помещении температура может опускаться до +10…+15 градусов, поэтому утепление пола просто необходимо. Водяное отопление пола — станет отличным вариантом для деревянного дома с бетонным полом.
Водяной пол в деревянном доме может быть смонтирован в цементной стяжке и как настилаемая система теплого пола.
Конструкция теплого пола будет иметь бетонное основание, которое смонтировано на грунте, слой теплоизоляции, который имеет толщину от 2 до 10 см и арматурную сетку. Далее идут трубы, которые обеспечивают утепление пола с помощью воды. Стоит заметить, что такие трубы укладываются разными способами и размером шага. Размер шага может быть от 10 до 30 см.
Наверх труб укладывается подложка под напольное покрытие и само напольное покрытие, либо заливается стяжка. Настильная система отличается наличием слоя ДСП или полистирола.
Каких ошибок надо избегать при монтаже
Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.
Система укладки труб не допускает следующих нарушений:
- Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
- Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
- Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.
Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Виды тёплых полов, которые можно уложить на деревянные перекрытия
Существуют два типа
тёплых систем: водяная и электрическая. Они равноценны по созданию комфортной
обстановки, равномерно прогревают площадь комнаты, на них отсутствуют сквозняки,
но они отличаются по способу монтажа и эксплуатационной стоимости.
Водяной тёплый пол
Водяной пол — контур
из труб с теплоносителем внутри, который подключён к отопительной системе.
Чаще, такие конструкции монтируются в бетонную стяжку, но для домов с деревянными
перекрытиями — не подходит из-за внушительного веса, ведь не каждое основание
из дерева это выдержит. Поэтому, рекомендована установка данного вида полов
«сухим» способом — без стяжки.
Гидроконструкции
пользуются популярностью для обогрева деревянных домов, так как безопасны, в
отличие от электрических видов, и их эксплуатационная стоимость приемлемая.
Единственный минус — возможность протекания в местах соединения труб.
Электрические полы
Электрические устройства представляют собой контур из проводов, который служит нагревательным элементом. Бывают: кабельными и инфракрасными.
Кабельные системы, также как и водяные полы чаще монтируются в стяжку, но при наличии деревянных перекрытий рекомендована укладка без стяжки. Инфракрасный вид не нуждается в бетонной заливке, и процесс его установки самый простой.
Устройство —
электрические тёплые полы реже применяется в бревенчатых домах, так как:
- имеет более высокую эксплуатационную
стоимость; - пожароопасно, хотя при правильной
установке, риск сведён к минимуму.
Несмотря на эти
недостатки, электрические полы можно сделать в деревянном доме, так как они
имеют следующие положительные стороны:
- простой монтаж, в сравнении с водяной
системой — обладают меньшими габаритами; - быстро прогревают помещение;
- есть возможность регулировать
температуры в каждой комнате; - срок службы более 50 лет.
Нет единого мнения, какие отапливаемые полы лучше сделать в деревянном доме своими руками, главное, чтобы они были лёгкие — без стяжки.
Если отталкиваться от цены теплоресурсов, то выгодней водяная система. При желании сохранить высоту потолков — инфракрасные. А хотите сэкономить на сооружении конструкции — электрические.
Поводя итог, можно сказать, что в домах с
деревянными перекрытиями допустимо монтировать любой вид тёплых полов, главное
сделать это в соответствии с технологией и с соблюдением мер безопасности.
Варианты обустройства пирога
Если перекрытие, на котором планируется обустроить пирог пола, позволяет выдержать дополнительный вес в 20 мПа на кв. м., стоит делать стяжку из бетона.
В этом случае конструкция будет такова:
- Деревянное основание на лагах.
- Стяжка из ЦПС с фибропластификаторами.
- Гидроизоляция (пленка служащая в качестве барьера от воды и влаги).
- Электрическая система теплого пола (маты, кабеля, инфракрасная).
- Пленка подложка под напольное покрытие.
- Ламинат.
В остальных случаях можно сделать укладку электропола двумя способами. Первый вариант пирога пола:
- Грунтовое основание под лагами.
- Утеплитель.
- Фольгированная гидроизоляция.
- Нагревательные маты или кабельная система обогрева.
- Черновой деревянный пол.
- Полиэтиленовая подложка.
- Финишное напольное покрытие (ламинат, паркет).
Второй вариант:
- Деревянное покрытие на лагах (черновое).
- Гидроизоляция.
- Нагревательные маты.
- Подложка.
- Фанера.
- Напольное покрытие.
Фанера необходима здесь как способ выровнять основание и защитить инфракрасную систему обогрева от механических повреждений в процессе эксплуатации.
В том случае, если планируется укладка линолеума, также проводят предварительный монтаж листов фанеры или ОСП.
Важно правильно рассчитать нагрузку на деревянное основание. Если имеются сомнения относительно его прочности, можно сделать самую простую конструкцию на основе инфракрасного пола с финишным покрытием — ламинатом
В качестве основания под него потребуется только фольгированный утеплитель, уложенный отражающей стороной вверх. Разумеется, само покрытие должно быть без перекосов, идеально ровное, очищенное от мусора.
Если в качестве финишного покрытия выбран кафель, потребуется прослойка из плиточного клея или бетонной стяжки между электрополом и плиткой. Таким образом все нагревательные элементы будут защищены.
Полы: виды
В основном при строительстве частного дома или загородного коттеджа чаще всего используют такие виды устройства полов:
Преимущества деревянного пола в том, что такое покрытие полностью экологично и хорошо держит тепло. Но при этом дерево требует качественной гидроизоляции. Иначе со временем даже лаги из лиственницы или тика потребуют замены.
Бетонный пол считается одним из самых прочных и долговечных. А монолитность покрытия не позволяет проникать в дом всевозможным живым микроорганизмам.
Однако бетон — достаточно холодный материал. Поэтому при устройстве такого пола потребуется дополнительное утепление. Да и выровнять его нужно тщательно.
Полы из сухой стяжки — новое решение в мире строительных технологий. Такой материал отлично теплоизолирует помещение и позволяет уложить любое покрытие поверх.
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.
Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
| Иллюстрация | Способ укладки системы водяного обогрева |
| Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
| |
| Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. | |
| Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

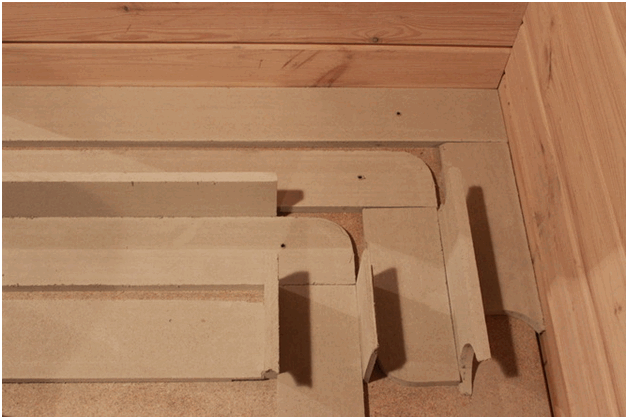

Сборное основание из ламинированной ДСП, готовое к укладке труб

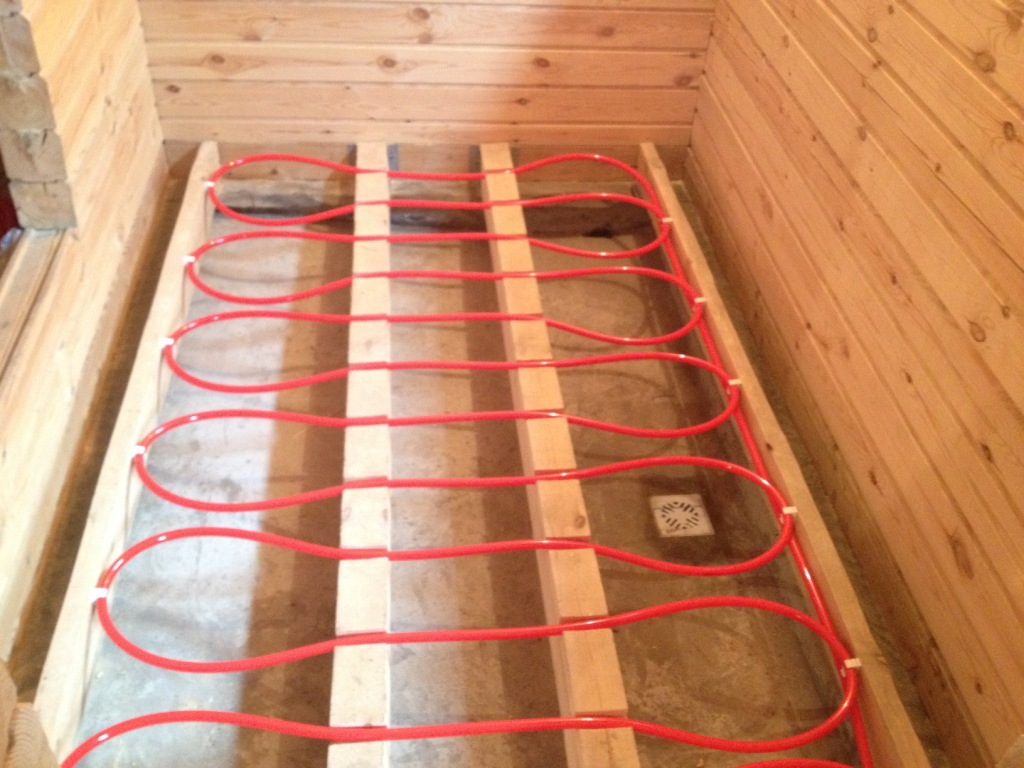

Осуществляем укладку теплого пола на реечную основу
Перед тем как приступить к работе по монтажу, необходимо осуществить подготовку основания.
Для этого нужно внимательнейшим образом выполнить осмотр пола, так же нужно вскрыть в нескольких местах половицы и изучить состояние лаг, если это необходимо, то заменить испорченные узлы конструкции.
Следующим шагом осуществляется монтаж изоляционного материала. Для этих целей обычно используется пленка полиэтиленовая, которая укладывается внахлест и соединяется между собой обычным скотчем.
По заранее составленной схеме размечается места подсоединения труб, а так же места для монтажа органов управления всей системой.
Далее в соответствии с избранным шагом изготавливаются рейки.
Затем выполняется монтаж теплового пола по лагам. Монтируются направляющие и непосредственно между ними оставляются каналы для трубопровода.
Далее необходимо обязательно закрепить направляющие
Очень важно уголки планок закруглить, чтобы обеспечить безопасный проход трубы. Далее в изготовленные борозды кладутся металлические планки. В образовавшиеся каналы укладывается непосредственно труба отопления
Далее производится подключение трубы к распределительному коллектору
В образовавшиеся каналы укладывается непосредственно труба отопления. Далее производится подключение трубы к распределительному коллектору.
Далее производится обязательный этап опрессовки, для этого подключенную систему заполняют водой под давлением, превышающим рабочее в полтора раза и в таком состоянии выдерживают 24 часа. Если по истечению этого времени не обнаружено подтеков, то можно приступать к дальнейшему ремонту.
Следующим этапом укладывается финальное покрытие, которое вы избрали для данного помещения.
Укладка металлических пластин
Какие теплые полы можно стелить в деревянном доме
На сегодня теплые полы являются полноценными отопительными системами и составляют конкуренцию радиаторам и конвекторам. Их существует два вида:
- электрические;
- водяные.
У строителей нет единого мнения, какая система качественней, и какую из них выбрать, чтобы иметь теплый деревянный пол — та, что питается от электричества или водяного отопления
Одни советуют обратить внимание на первую модель, так как она обладает такими преимуществами: удобна в использовании, проста в монтировании и поддаётся укладке под пол из любого материала, в том числе и с дерева
Другие же активно восхваляют второй вариант — говорят о безопасности и эффективности, поскольку, пол из дерева обладает такими особенностями: это материал достаточно пожароопасный, и у него низкая теплопроводность.
Электрические модели делятся на три типа:
- кабельные;
- инфракрасные;
- маты.
В кабельном теплом полу (еще его называют стандартным) особенность конструкции заключается в том, что кабель крепится на сетке из пластика. Это имеет свои удобства — если необходимо придать данному настилу определённую конфигурацию, то сетку в нужных местах подрезают. Данный вид обогрева пола содержит нагреватели, большой погонной мощности. По данной причине, размещают его под шаром цементной стяжки, ее толщина более трех сантиметров. Работа по монтированию такой системы, предполагает опыт и знания. Из-за этого ее следует исполнять специалистам.
Инфракрасная система обогрева полов, исполнена с пленки, и её можно постелить за пару часов. Ее преимуществом есть то, что она подходит для использования при утеплении вертикальных и даже наклонных поверхностей. А также пленочный теплый пол, стелется как под половое покрытие из дерева, так и под иные материалы.
Нагревательные маты используются для обогревания плиточных полов, а для деревянных они не применяются.
Подключение коллектора для теплого пола
Систему нагреваемого пола можно смонтировать в помещении любой площади. Перед тем, как начать монтаж – необходимо произвести расчет потребной длины труб. Для этого можно начертить схему на миллиметровой бумаге. Учтите, что расстояние между трубопроводами должно составлять около 10 сантиметров, на такой же дистанции трубы должны быть расположены и от стен.
Подключение коллектора для теплого пола
Видео — подключение коллекторного шкафа
Для зданий в холодных климатических зонах рекомендуется схема размещения «змейка», она обеспечивает минимальные потери тепла.

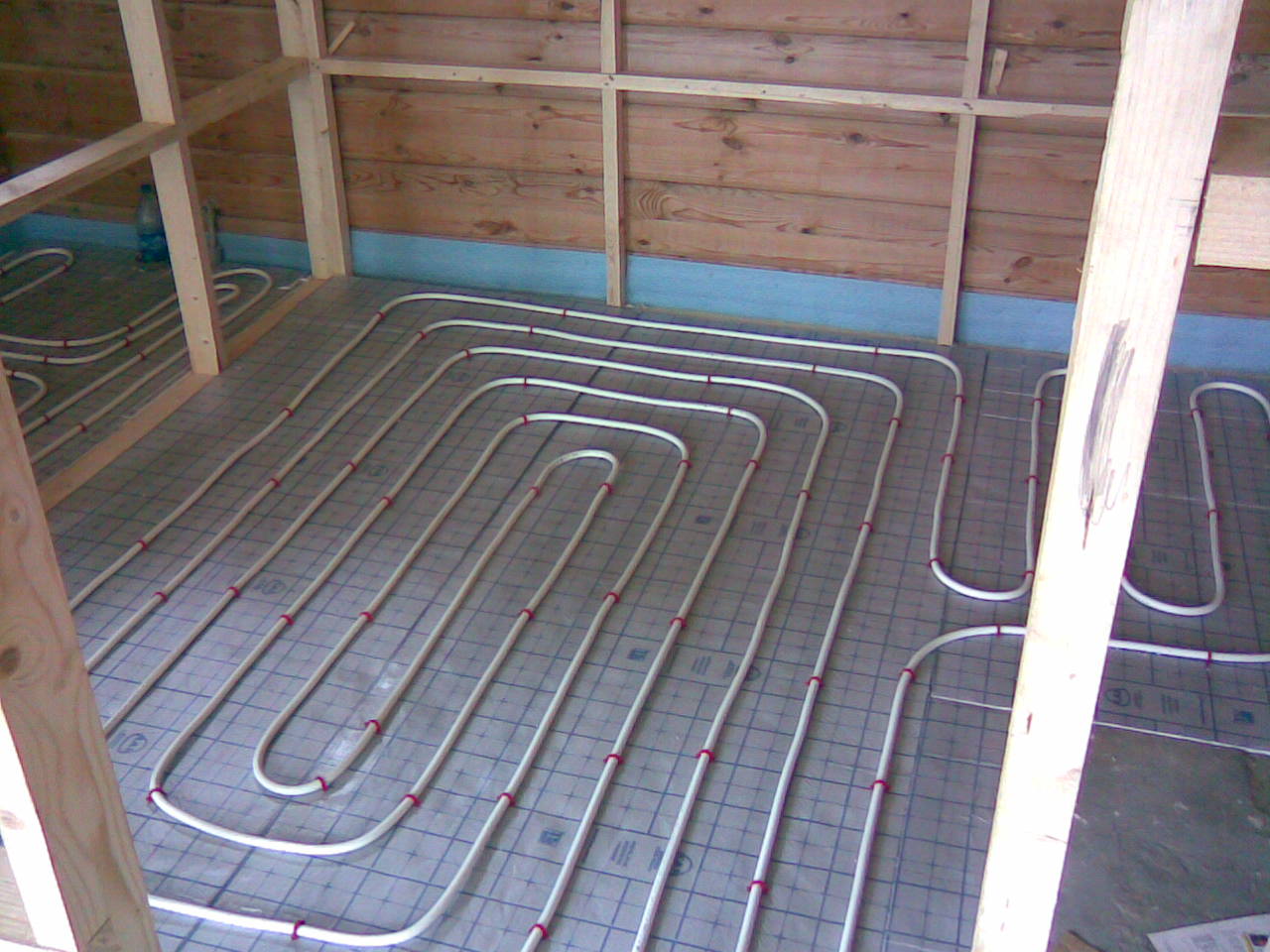

Укладка труб теплого пола способами: змейкой и улиткой фото
Входные и выходные наконечники труб каждого из контуров водяного отопления должны подсоединяться к водяному коллектору, которые распределяет поток теплоносителя из магистрали. Он монтируется в настенном шкафу или в специальной нише.
Присоединение труб к водяному коллектору
В зависимости от конструкции вашего дома, вы можете использоваться три основных метода монтажа теплого водяного пола в вашем доме.
- Если вы ремонтируете капитальное здание с бетонными плитами перекрытий – то трубы системы теплого пола могут быть проложены непосредственно в толще выравнивающей стяжки.
- В том случае, если отопительная система монтируется в легких каркасных строениях – труб можно прокладывать в пазах плит слоя теплоизоляции.
- При строительстве или ремонте деревянного дома трубы системы можно располагать в пространстве между лагами или непосредственно в толще модульного деревянного пола.
Технология монтажа: как сделать своими руками?
После составления проекта можно приступать непосредственно к монтажу системы обогрева. Для этого необходимо подготовить основание, чтобы оно было ровным. После можно приступать к следующим шагам.
Укладка теплоизоляции
Большое значение имеет то, над чем находится помещение, где планируется установить тёплый пол.
- Когда он монтируется на первом этаже, толщина теплоизоляционного слоя должна быть 60–80 мм.
- Если помещение будет находиться над тёплой комнатой, то достаточно 3–5 мм.
- Над холодным помещением необходимо установить изолятор толщиной примерно 20 мм.
Разметка и установка труб
- Далее на полотне теплоизолятора необходимо разметить расположение труб. Делать это можно маркером или изолентой, которая потом снимается. Разметка значительно упростит прокладку труб и поможет избежать ошибок.
- Затем поверх теплоизоляционного слоя укладывается монтажная сетка с ячейками 10 на 10 см. Сетка может быть пластиковой или металлической.
- Следом выполняют непосредственно установку труб. Они раскладываются по схеме и фиксируют хомутами.
Вместо сетки можно использовать полистирольные маты, которые одновременно удерживают трубы и выполняют роль теплоизолятора. Это недешёвый вариант, упрощающий монтаж.
Хотя трубы эластичные, нужно стараться сгибать их по минимуму. Нельзя устанавливать и повреждённые, натягивать их, чтобы сократить расход. Не стоит нарезать их заранее или составлять из нескольких отрезков один контур.
Важно
Если выбрана укладка змейкой, то начинать монтаж необходимо от окна или наружной стены. В остальных вариантах это не будет играть роли
Монтаж стяжки
При большой площади помещения рекомендуется перед заливкой установить маяки. Это упростит процесс и поможет сделать основание ровным. От стены маяки располагаются на расстоянии 50 см, а друг от друга — немного меньше. Начинать заливать стяжку нужно с дальнего угла, постепенно продвигаясь к двери.
Проверка работоспособности системы отопления
Чтобы проверить установленную систему на прочность конструкции, необходимо провести гидравлические испытания:
- трубы нужно заполнить водой;
- увеличить давление до 5 бар и поддерживать его;
- просмотреть систему на предмет протечек и устранить их;
- необходимо снизить давление до 1–2 бар, оставить в таком состоянии на 24 часа;
- если спустя сутки давление не упало, нужно поставить систему отопления на максимальную температуру, чтобы прогнать теплоноситель по всем контурам;
- тестировать систему сутки в этом режиме.
Если система работает, можно приступать к заливке.
Заливка цементом
Перед заключительным этапом необходимо остудить трубы до 25 градусов. Для заливки рекомендуется специальная стяжка для системы обогрева. Состав хорошо проводит энергию для максимальной эффективности при использовании системы обогрева. Состав заливается за один раз, чтобы в нём не образовалось пустот, поверхность нужно проткнуть в нескольких местах тонким предметом.
Чтобы стяжка окончательно застыла, необходимо подождать не менее 30 дней и только потом начинать пользоваться системой обогрева.
Технология монтажа тёплого пола может показаться сложной, но, следуя инструкции по шагам и уделяя максимум внимания процессу, можно сделать монтаж самостоятельно без помощи специалистов.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Требования к поверхности из дерева
Основные свойства древесины — это ее горючесть и способность легко воспламеняться при перегреве. Особенно опасно это при возникновении короткого замыкания. Поэтому при обустройстве прослойки между древесиной и электрическими проводами мастера обычно рекомендуют стяжку из цементно-песчаной смеси.
При невозможности укладки ЦПС применяют другие варианты прослоек:
- Плиты ОСП или ДСП, обработанные антипиреновыми пропитками.
- ГВЛ — листы влагоустойчивого гипсокартона повышенной прочности. Являются оптимальным способом обезопасить покрытие и обеспечить электрической системе ровную поверхность.
- Плиточный клей. Наиболее часто применимый вариант прослойки при обустройстве пространства с низкими потолками.
В качестве напольного покрытия на деревянное основание с электрическими полами подойдут те виды материалов, которые обладают средней теплопроводностью. Это может быть ламинат, линолеум или плитка.
Заключение
Электрические полы на деревянном покрытии — современное и экологичное решение для владельцев загородного жилья. Благодаря технологиям сделать это можно без обустройства стяжки быстро и просто.
Оптимальный вариант электрической системы для деревянного пола — инфракрасные пленочные полы с подложкой и изоляцией. Другой хороший способ — нагревательные маты в алюминиевой оболочке или же, установленные на оцинкованное основание. Уложить их можно под лаги или же на деревянное основание.
Независимо от того, какой тип электрического пола выбран, все они отличаются простотой укладки и безопасны в эксплуатации, если соблюдены все условия и правила монтажа.
